【转载】完全由EHD印刷制备的柔性有机薄膜晶体管

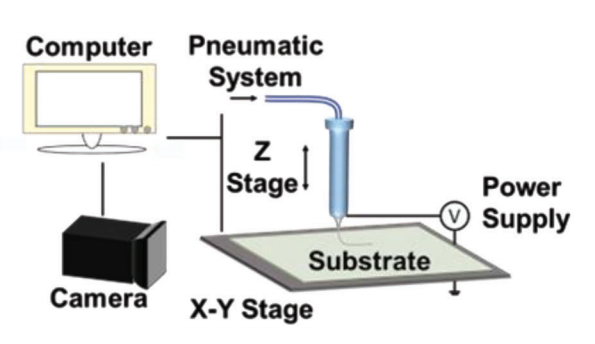

       近年来,由于各种应用(包括电子皮肤、可穿戴设备和医疗贴片)需要柔性接口器件,因此对印刷柔性晶体管的高性价比制造的需求急剧增加。在这项研究中,开发了电流体动力学 (EHD) 打印工艺来制造聚合物基有机薄膜晶体管 (OTFT) 的所有组件,包括源极/漏极和栅极电极、半导体通道和栅极电介质,从而简化了柔性 OTFT 的制造过程。



        可穿戴设备、电子皮肤和医疗贴片等各种应用场景都需要柔性的电子器件和电路。在这些电路中,特别是柔性的接口设备、信号处理电路和逻辑运算电路里,晶体管都是其中的重要的核心部件。这些应用对经济高效的印刷制备柔性晶体管提出了很高的需求。很多打印工艺被研究开发用于柔性晶体管不同部件的制备,相比传统的微电子工艺,具有无需掩膜、节省材料及易于快速变更设计等优点。使用单一的印刷工艺制备完整的晶体管能够有效的降低加工的复杂度,提高加工的效率,但是由于制备晶体管所需的多种功能材料电学和流体性质迥异,用单一的印刷工艺制备完整的晶体管依然很具挑战性。在众多打印工艺中,电流体动力(EHD)印刷的多种打印模式和广泛的材料适配性为解决这个问题提供了可行的方向。

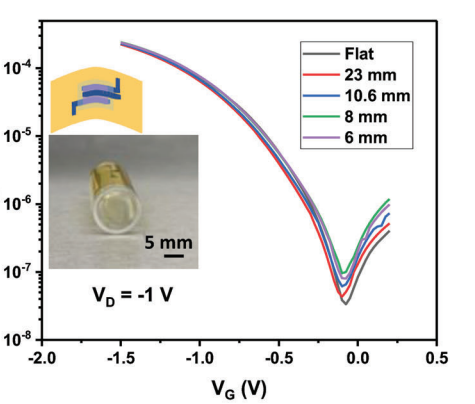

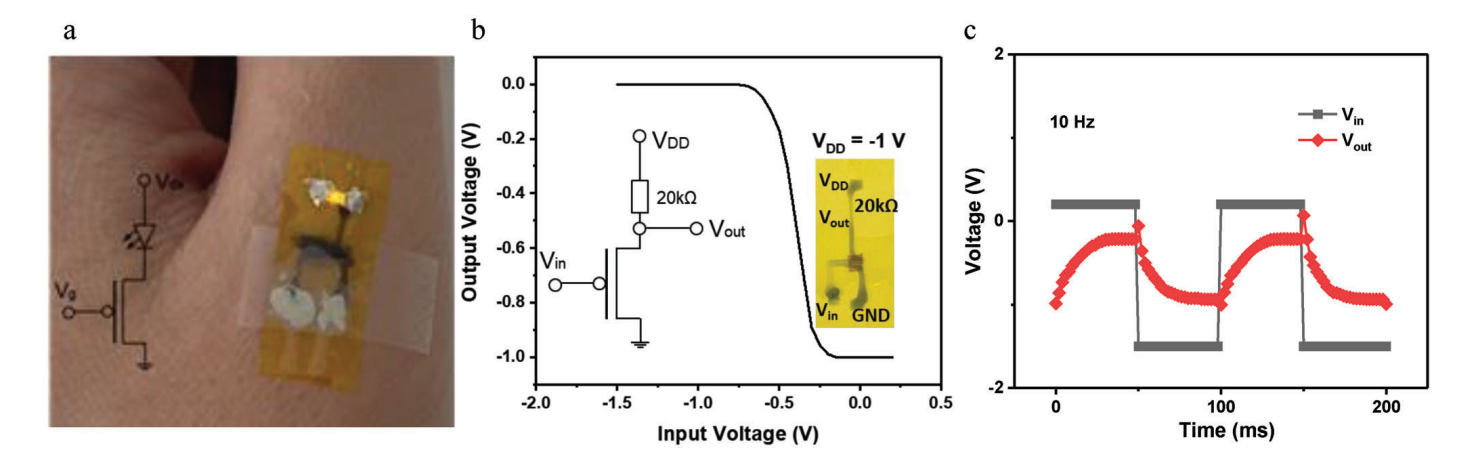

       北卡罗莱纳州立大学Dr. Jingyan Dong(董景彦)课题组及其合作团队研究了电流体动力(EHD)印刷工艺用以打印有机薄膜晶体管 (OTFT) 的所有功能材料和组件,包括源极/漏极和栅极、半导体沟道和栅极电介质,加工出高性能的柔性薄膜晶体管及其电路。柔性晶体管打印于聚酰亚胺(PI)基质上,具有顶栅-底接触的结构。半导体沟道由有机半导体P3HT与小分子半导体C8-BTBT混合后打印而成,导电聚合物 PEDOT:PSS用来打印制备源极/漏极和栅极,离子凝胶电解质(PVDF-HFP/[EMIM][TFSI])用来打印制备栅极电介质。有机半导体墨水,导电聚合物墨水,以及离子凝胶墨水采用正交溶剂精心设计,使其能够兼容印刷到柔性晶体管的多层结构中。每种功能材料墨水的打印过程都经过实验表征和优化。完全 EHD印刷制备的OTFT 表现出良好的电气性能,具有大约0.286 cm2 V-1 s-1的迁移率和104的开关比,以及良好的机械灵活性。柔性晶体管在6毫米弯曲半径下迁移率变化微小,并且在数百次弯曲循环下响应稳定。此项研究所展示的完全基于电流体动力印刷的工艺为制备基于OTFT的复杂的柔性电路提供了深具潜力的途径。
