一键打印柔性电路板:开启柔性电子快速迭代的关键一步

一键打印柔性电路板:开启柔性电子快速迭代的关键一步

柔性电路板(Flexible Printed Circuit Board)又称“FPC电路板”,是用柔性的绝缘基材制成的印刷电路,具有许多硬性印刷电路板不具备的优点。FPC电路板在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数字相机等领域得到了广泛的应用。

1、柔性电路板的优点如下:

(1)可以自由弯曲、卷绕、折叠,可依照空间布局要求任意排列,并在三维空间任意移动和伸缩,从而达到元器件装配和导线连接的一体化;

(2)利用FPC可大大缩小电子产品的体积和重量,适应电子产品向高密度、小型化、高可靠性方向发展的需要。

(3)FPC电路板板还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点,软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。

2、FPC电路板也存在一些缺点:

(1)一次性初始成本高。

由于FPC电路板是为特殊应用而设计、制造的,所以电路设计、布线和照相底版所需的费用较高。常规的应用场景,出于成本考虑,一般不会采用FPC电路板。

(2) FPC电路板的更改和修补比较困难。

FPC电路板一旦制成后,要更改必须从底图或编制的光绘程序开始。其表面覆盖一层保护膜,修补前要去除,修补后又要复原,这是比较困难的工作。

(3)尺寸受限制。

FPC电路板在尚不普及的情况下,通常用间歇法工艺制造,受到生产设备尺寸的限制,不能做得很长、很宽。

(4)操作不当易损坏。

制备人员操作不当易引起柔性电路的损坏,FPC的锡焊和返工需要由受过训练的人员操作。




针对以上FPC电路板的缺点,有什么好的解决方案吗?答案是肯定的,那就是全印刷工艺。

全印刷工艺通过喷墨打印的方式,在柔性基底上直接制备出单层或多层FPC电路板。避免了传统FPC电路板制造过程中光刻、显彰、开板等复杂工艺,大大降低了制作成本并缩短了生产周期,减少或者消除传统FPC电路板存在的一些问题和缺点。

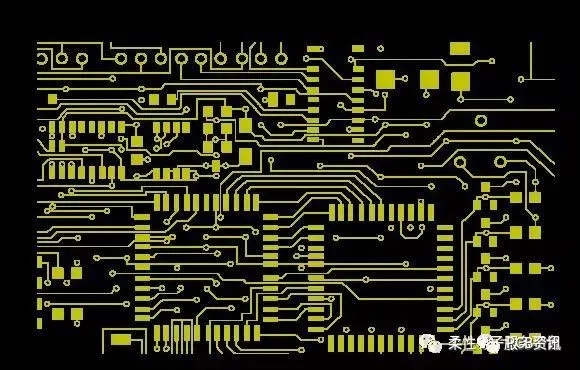

不过,使用喷墨工艺可以减少工序和降低成本,但对设计的要求会更高,如果有一款软件可以将电路图转化为打印图,那就会方便很多。当然,仅有印刷工艺制备FPC设计图这样的工艺还显得美中不足,如果再有一台多功能打印机用来实现一键直接打印FPC电路板,是不是就完美了呢?如果真是这样,就意味着FPC的制备不再需要传统工艺那么复杂的工序,从而大大降低制作成本并缩短生产周期。更重要的是,如果设计人员发现做出来的FPC电路板设计上有问题,满足不了要求,只需要修改设计图,再次打印即可。
